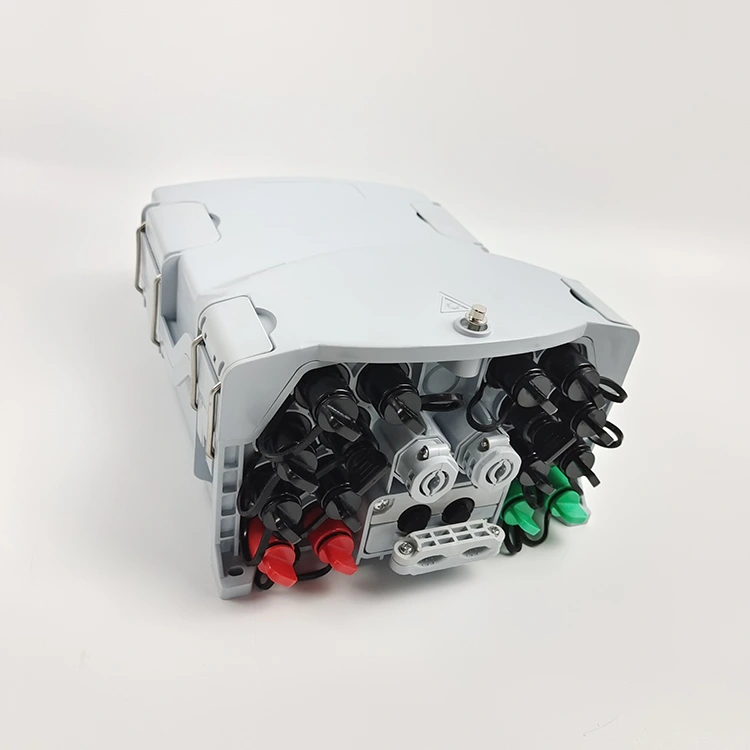

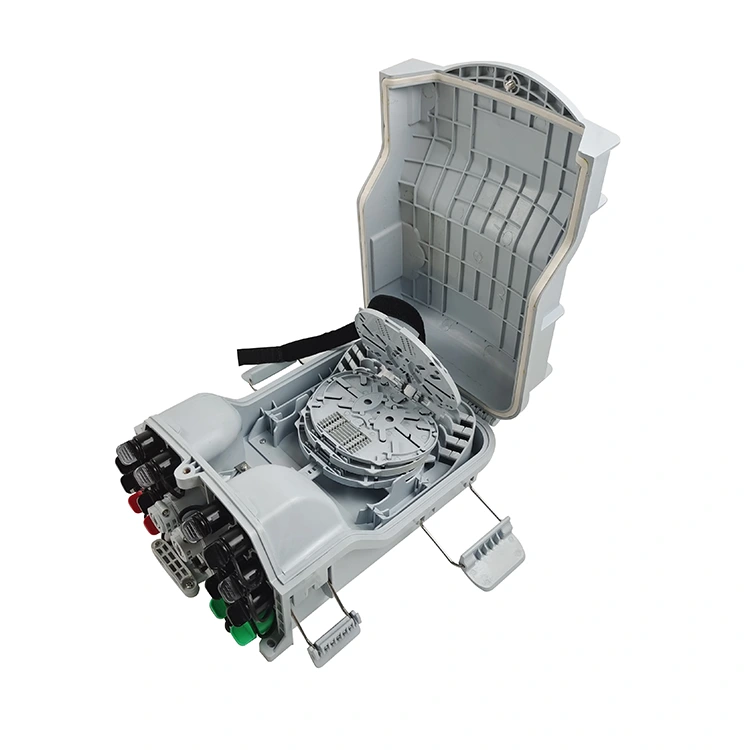

16-adriger wasserdichter Glasfaser-Verteilerkasten

Bei FTTH-ODN-Projekten (Fiber to the Home Optical Distribution Network) bietet die Verwendung des hochwertigen wasserdichten 16-Kern-Glasfaserverteilerkastens der Yuanyi-Fabrik erhebliche Vorteile gegenüber herkömmlichen Fusionsspleißmethoden. Diese Boxen optimieren die Baueffizienz und die Einsatzgeschwindigkeit und steigern so die Rentabilität. Ihre stabile und zuverlässige Qualität macht sie zur bevorzugten Wahl für die meisten FTTH-Projekte, die auf 5G abzielen, und sie sind derzeit der modischste wasserdichte 16-adrige Glasfaser-Verteilerkasten in Südamerika.

Zu den typischen Anwendungsszenarien für wasserdichte 16-adrige Glasfaserverteilerkästen gehören: schnelle Abdeckung im Freien in Wohngebieten und groß angelegte Breitbandbereitstellungen in ländlichen Gebieten; hohe Zuverlässigkeitsanforderungen wie Eisenbahnstrecken und Videoüberwachungsnetze; und wartungsschwierige Bereiche wie hochgelegene Masten und Keller, in denen Fusionsspleißen unpraktisch ist.

Yuanyi ist seit jeher ein 16-Kern-Lieferant für wasserdichte Glasfaserverteilerkästen und liefert Produkte für FTTH-ODN-Projekte im In- und Ausland.

Merkmale:

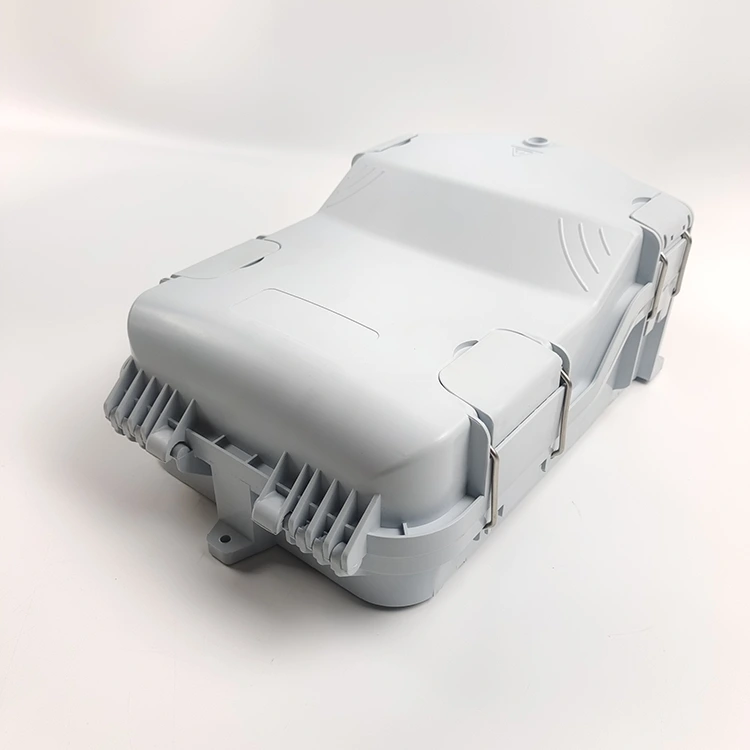

(1) Der 16-adrige wasserdichte Glasfaser-Verteilerkasten verfügt über ein vollständig geschlossenes Design.

(2) Material: ABS, feuchtigkeitsbeständig, wasserdicht, staubdicht und alterungsbeständig, mit Schutzart IP68.

(3) Der wasserdichte 16-FO-Glasfaserverteilerkasten integriert Einspeise- und Drop-in-Kabelklemmung, Glasfaserspleißen, Fixierung, Lagerung und Verkabelungsfunktionen.

(4) Intern werden optische Kabel, Pigtails und Patchkabel unabhängig voneinander verlegt, wodurch Störungen vermieden werden. Für die Installation wird ein Miniatur-SPS-Splitter verwendet, der die Wartung vereinfacht.

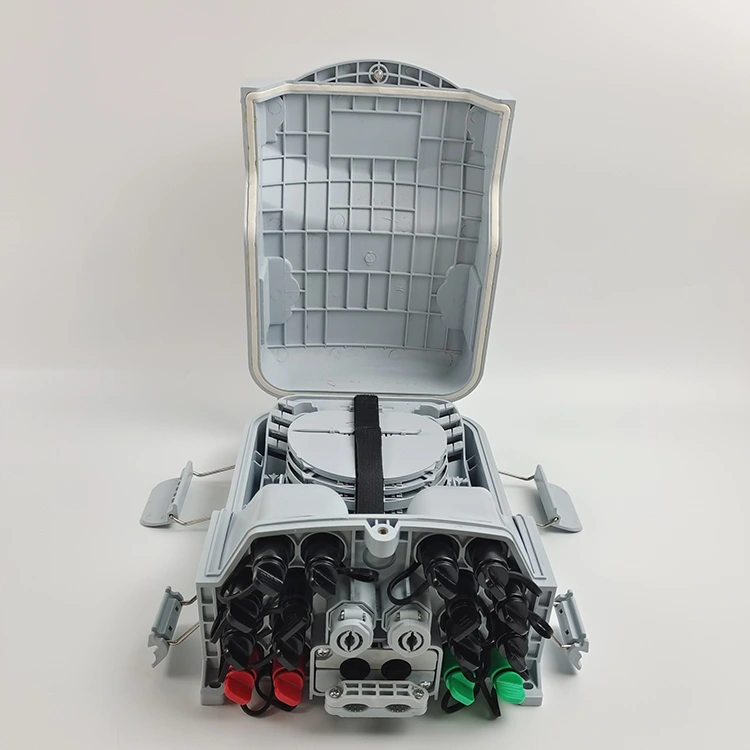

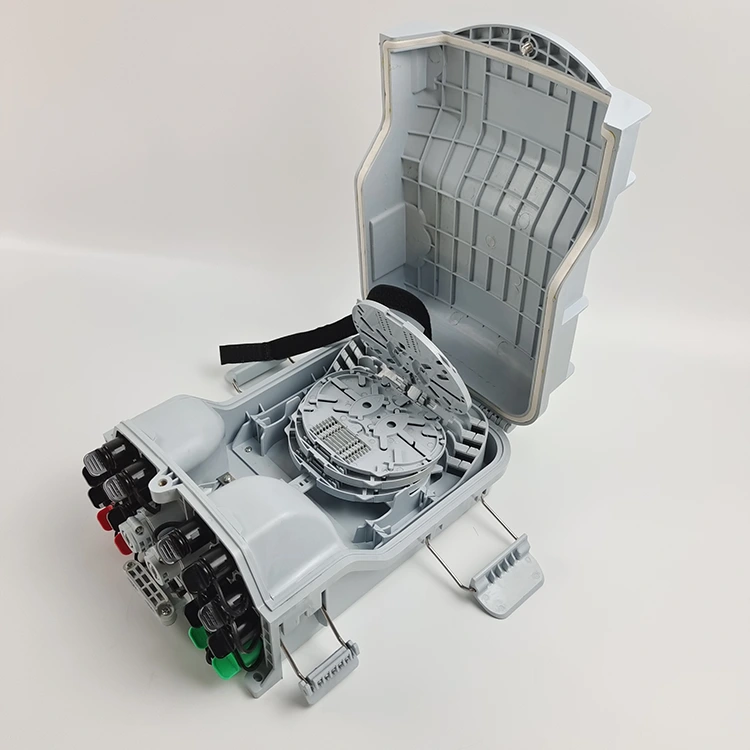

(5) Die Spleißkassette des 16-adrigen, wasserdichten Glasfaser-Verteilerkastens kann nach oben geklappt werden, sodass Feeder zur einfachen Wartung und Installation durch die Schnittstelle platziert werden können.

(6) Die Box kann an der Wand oder an einer Stange montiert werden und eignet sich sowohl für den Innen- als auch für den Außenbereich.

Spezifikation:

Argumente:

Konfigurationstabelle:

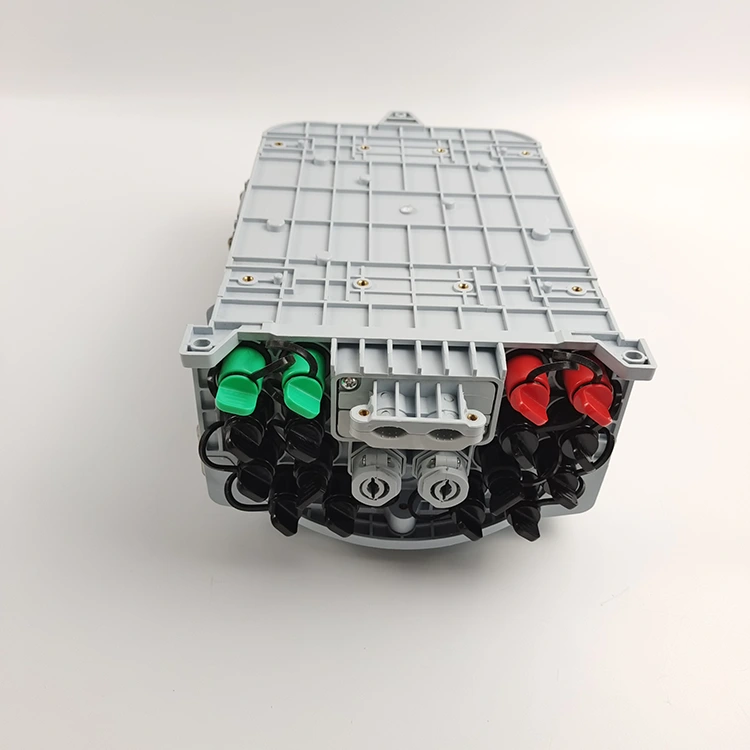

Produkt Kabelwege:

Produkt Kabelwege:

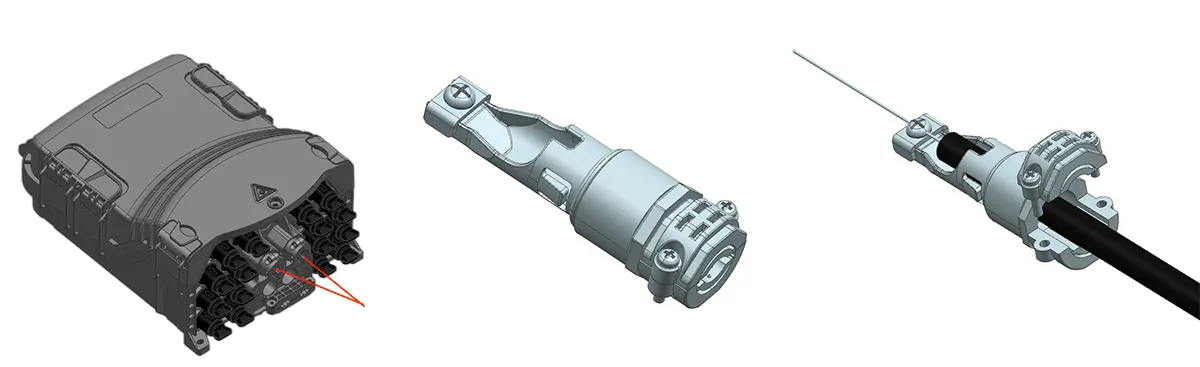

Schnellstecker:

Schnelle Installation, Befestigung und Abdichtung von durchgehenden optischen Kabeln mit dem Fast Plug.

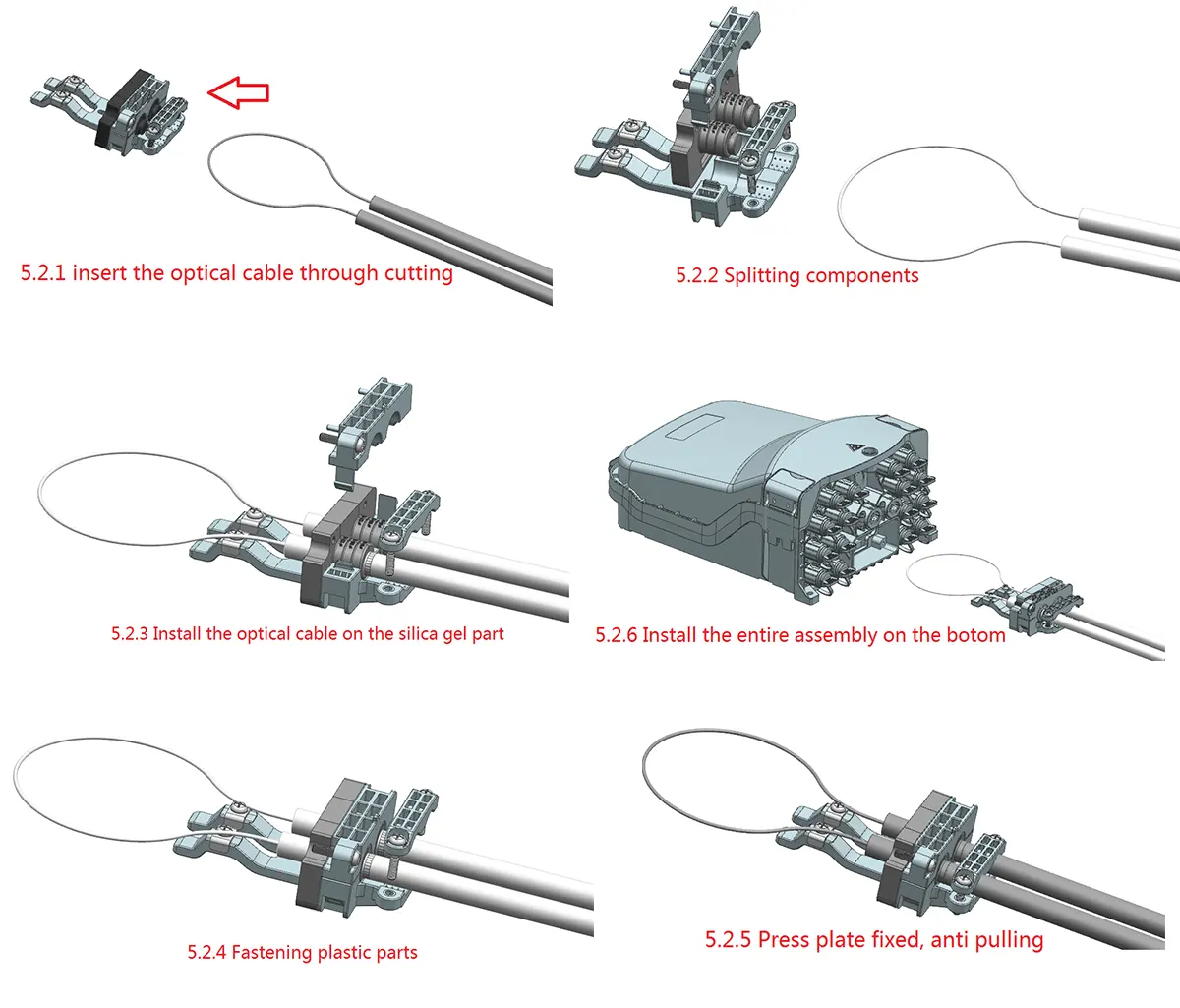

Gabelung des Glasfaserkabels:

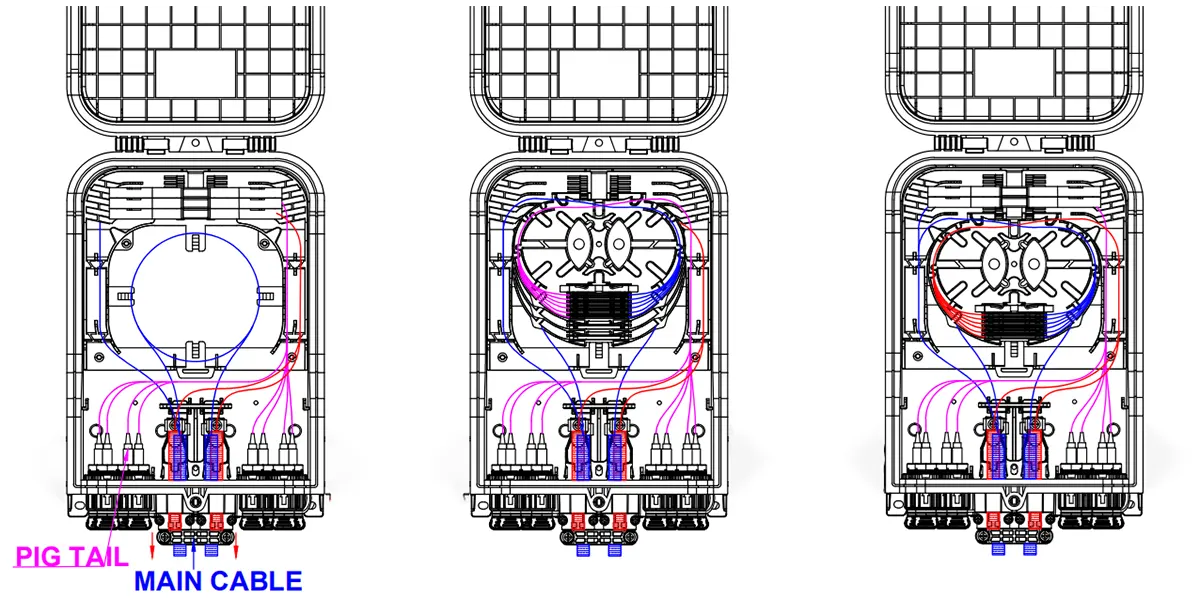

Produkt Kabelwege:

Spleißfach:

Installation:

Wandhalterung:

Bohren Sie drei Löcher entsprechend der Größe in Tabelle 1 in die Wand, setzen Sie Dehnbolzen Φ7,5*40 ein, platzieren Sie die Kästen in den Ausrichtungslöchern und befestigen Sie sie mit Bolzen (Abbildung 4).

Mastmontage:

Befestigen Sie einen Satz Polringe an der Stange (Abbildung 5).

Overhead-Struktur:

Hängen Sie die beiden Zugstangen, die oben am Fahrgestell angebracht sind, an den Eisendraht und befestigen Sie sie dann mit Schrauben, um ein Herunterfallen des Fahrgestells zu verhindern (Bild (6).

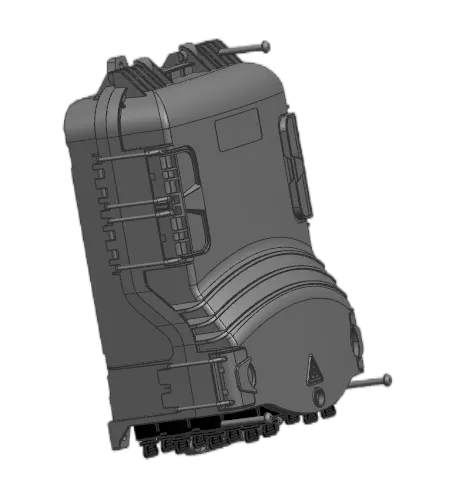

Bild 4 Wandmontage

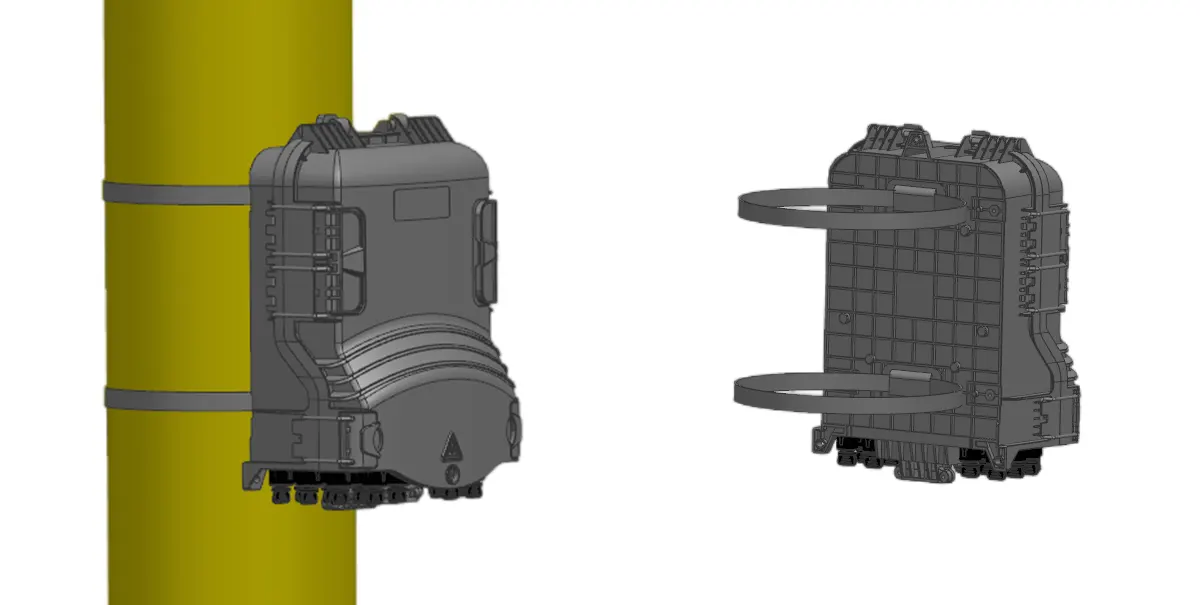

Bild 5 Mastmontierte Installation

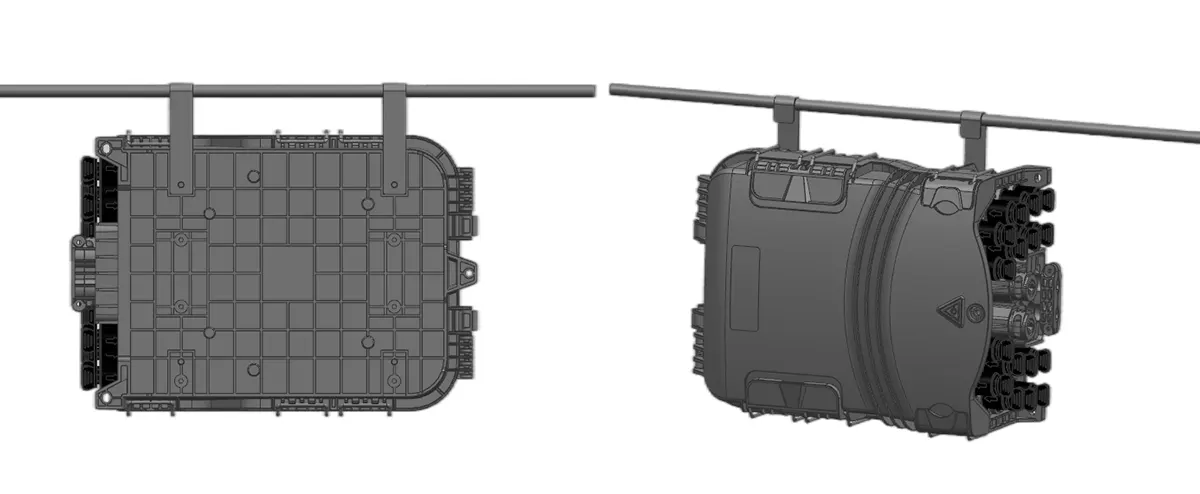

Bild 6 Die Overhead-Struktur

Installation des Glasfasersteckers:

Bild 7 Drehen Sie den Pfeilteil des Glasfasersteckers gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.

Bild 8 Der Pfeilteil des Glasfasersteckers befindet sich oben. Stecken Sie den Glasfaserstecker in die Buchse und drehen Sie dann den Pfeilteil im Uhrzeigersinn.
