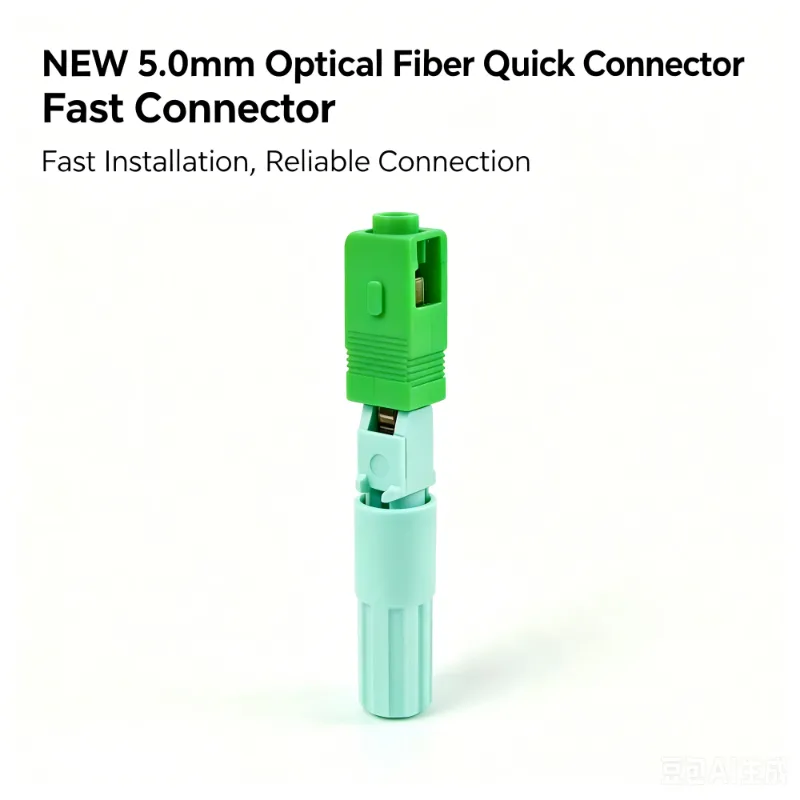

Als professioneller Hersteller aus China möchte Yuanyi Ihnen einen 5,0-mm-Glasfaser-Schnellstecker anbieten, der für FTTH-Zugangsnetzwerke und Glasfaserinstallationen im Freien entwickelt wurde, die einen effizienten Abschluss vor Ort erfordern. Der Steckverbinder verfügt über eine vorpolierte Ferrule und eine optimierte interne Ausrichtungsstruktur, um den Anschlussvorgang zu vereinfachen und gleichzeitig eine gleichbleibende optische Verbindungsleistung aufrechtzuerhalten.
|
Besonderheit |
Beschreibung |
|
Neuer optimierter Innenraum |
Verbesserte V-Nut-Ausrichtung für geringere Verluste |
|
5,0 mm spezielles Design |
Speziell für 5,0-mm-Rundkabel |
|
Schnellere Installation |
Kein Epoxidharz, kein Polieren – in weniger als 2 Minuten |
|
FTTH-fähig |
Konzipiert als dedizierter FTTH-Schnellverbinder |
|
Kopplung bereit |
Kompatibel mit wasserdichten vorkonnektorierten Produkten |
|
Großer Temperaturbereich |
-40℃ ~ +85℃ für den Außenbereich |
|
Parameter |
Spezifikation |
|
Schnittstellentyp |
SC |
|
Anwendbares Kabel |
φ5,0 mm rundes Einzelfaserkabel |
|
Abmessungen (L×B×H) |
55 mm × 12 mm × 8 mm (typ.) |
|
Parameter |
Wert |
Zustand |
|
Fasermodus |
Singlemode (SM) 9/125μm |
— |
|
Einfügedämpfung (IL) |
≤ 0,4 dB (typ. ≤ 0,25 dB) verbessert |
@1310/1550nm |
|
Rückflussdämpfung (RL) |
UPC ≥ 50 dB / APC ≥ 55 dB |
Nur SM |
|
Betriebswellenlänge |
1310 nm ~ 1650 nm |
— |
|
Parameter |
Spezifikation |
|
Kabelaußendurchmesser |
5,0 mm (±0,1 mm) |
|
Zugfestigkeit |
≥ 50 N (für 5,0 mm Kabel) |
|
Haltbarkeit (Paarzyklen) |
500 Mal (ΔIL ≤ 0,3 dB) |
|
Betriebstemperatur |
-40℃ ~ +85℃ |
|
Kompatibilität mit wasserdichten Mates |
Ja – funktioniert mit vorkonfektionierten IP68-Produkten |
|
Szenario |
Empfohlene Lösung |
|
FTTH-Terminal für den Außenbereich |
Neuester 5,0-mm-Kabel-Schnellstecker / FTTH-Schnellstecker + IP68-vorkonfektioniertes Kabel |
|
Übergang von Luft zu Erde |
Schneller Feldabschluss + vorab versiegelte, wasserdichte Verbindungsdose |
|
Notfallreparatur mit wasserdichtem Tropfen |
Plug-and-Play mit werkseitig vorbereiteten wasserdichten Anschlüssen |
Hinweis: Diese Kombination ermöglicht es Installateuren, den wasserdichten Schutz an werkseitig abgedichteten Abschnitten aufrechtzuerhalten und gleichzeitig den 5,0-mm-Kabel-Schnellstecker (auch ein hervorragender FTTH-Schnellstecker) für den endgültigen Innen-/Feldabschluss zu verwenden.
Abisolieren – 5,0 mm Außenmantel und Aramidgarn entfernen.
Reinigen und spalten – blanke Fasern reinigen und präzise spalten (8–12 mm Länge).
Einführen – Führen Sie das 5,0-mm-Kabel in das Steckergehäuse ein, bis die Faser den Anschlagpunkt erreicht.
Klemme – Abdeckung schließen und Zugentlastungsmanschette festziehen.
Test – Überprüfen Sie den IL mit einem Leistungsmesser oder einem OTDR.
|

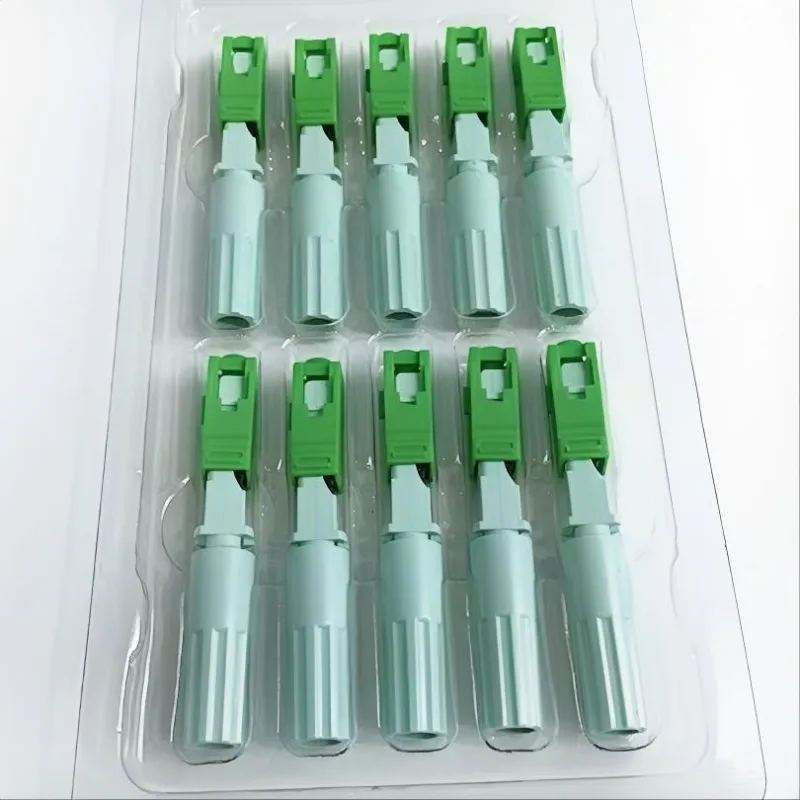

Pakettyp |
Menge |
|
Innere Blisterbox |
10 Stück/Karton |
|
Umkarton |
100 Stück/Karton |
Der 5,0-mm-Faseroptik-Schnellanschluss eignet sich für Glasfaserzugangs- und Wartungsanwendungen, bei denen ein kompatibles 5,0-mm-Rundabzweigkabel verwendet wird.
Wird für den schnellen Abschluss von Stichkabeln in privaten und kommerziellen FTTH-Zugangsnetzwerken verwendet, insbesondere dort, wo die Installationsgeschwindigkeit wichtig ist.
Geeignet für Verteilungspunkte im Freien, Glasfaser-Abschlusskästen und andere Zugangsnetzwerkstandorte, die vor Ort installierte optische Anschlüsse erfordern.
Kann an Übergangspunkten zwischen Antennen-, Kanal- und erdverlegten Glasfaserrouten verwendet werden, wo ein Feldabschluss erforderlich ist.
Bietet eine praktische Option für Austausch- und Reparaturarbeiten, wenn ein beschädigtes oder neu installiertes Stichkabel vor Ort terminiert werden muss.
Der Steckverbinder kann zusammen mit kompatiblen IP68-vorkonfektionierten Glasfaserprodukten verwendet werden, sodass werkseitig versiegelte wasserdichte Abschnitte mit vor Ort installierten Abschlusspunkten kombiniert werden können.
Der Steckverbinder ist für 5,0 mm runde Einzelfaser-Stichkabel mit einem nominalen Außendurchmesser von 5,0 mm ±0,1 mm ausgelegt. Kabelkonstruktion und Fasertyp sollten vor der Bestellung bestätigt werden.
Ja. Der Steckverbinder ist für FTTH-Last-Mile-Zugangsanwendungen konzipiert, einschließlich der Feldkonfektionierung kompatibler 5,0-mm-Stichkabel.
Der Schnellverbinder verwendet eine vorpolierte Ferrule und ist so konzipiert, dass das herkömmliche Aushärten von Epoxidharz vor Ort und das manuelle Polieren des Verbinders während der normalen Installation vermieden werden.
Die aufgeführte Spezifikation gilt für Singlemode-9/125-μm-Fasern mit einem Betriebswellenlängenbereich von 1310–1650 nm.
Ja. Es ist für den Einsatz mit kompatiblen wasserdichten vorkonnektorierten Produkten, einschließlich IP68-Baugruppen, für den hybriden FTTH-Einsatz konzipiert.
