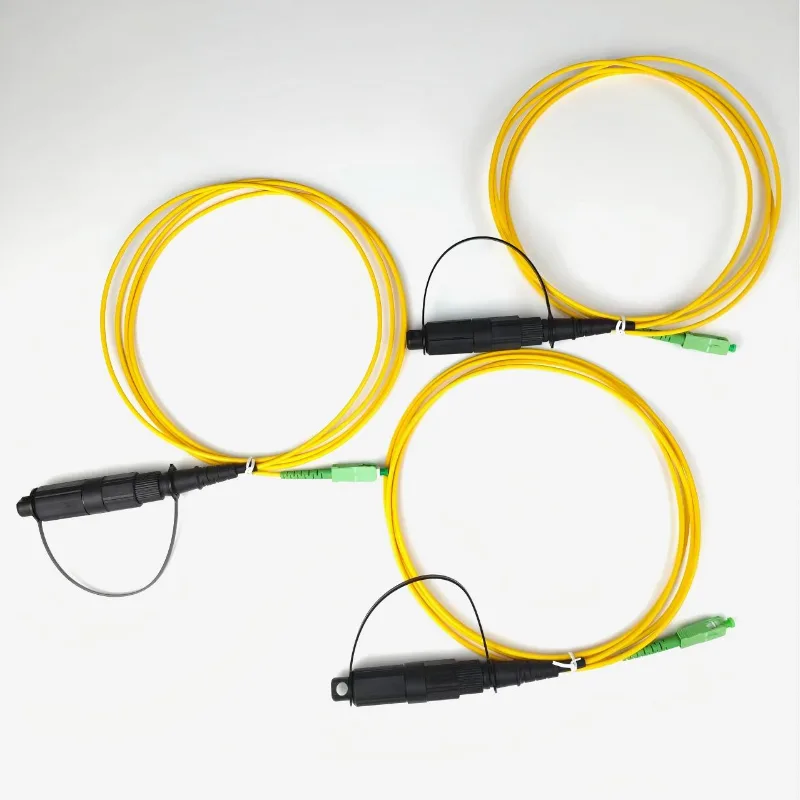

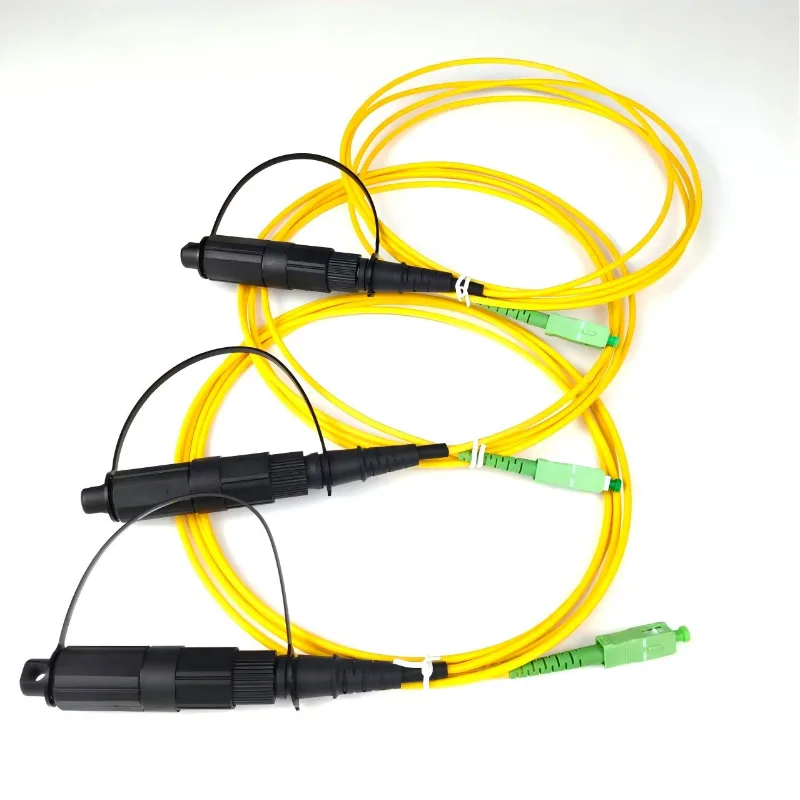

IP68 wasserdichtes Patchkabel

Das wasserdichte IP68-Patchkabel wird von Ningbo Yuanyi, einem professionellen Hersteller und Lieferanten von Glasfaserkomponenten in China, hergestellt und durch kontrollierte Steckverbindermontage, Faserpolitur, Inspektion und optische Testprozesse hergestellt. Jedes fertige Kabel wird vor dem Versand einzeln getestet, um eine gleichbleibende Stecker- und optische Leistung zu gewährleisten.

Was ist ein wasserdichtes IP68-Patchkabel?

Das wasserdichte IP68-Patchkabel ist eine vorkonfektionierte Glasfaserbaugruppe für den Außenbereich, die für FTTH-Netzwerke, Verteilungspunkte im Freien, Zugangsnetzwerke und andere Installationen entwickelt wurde, bei denen zuverlässige Glasfaserverbindungen in exponierten Umgebungen erforderlich sind.

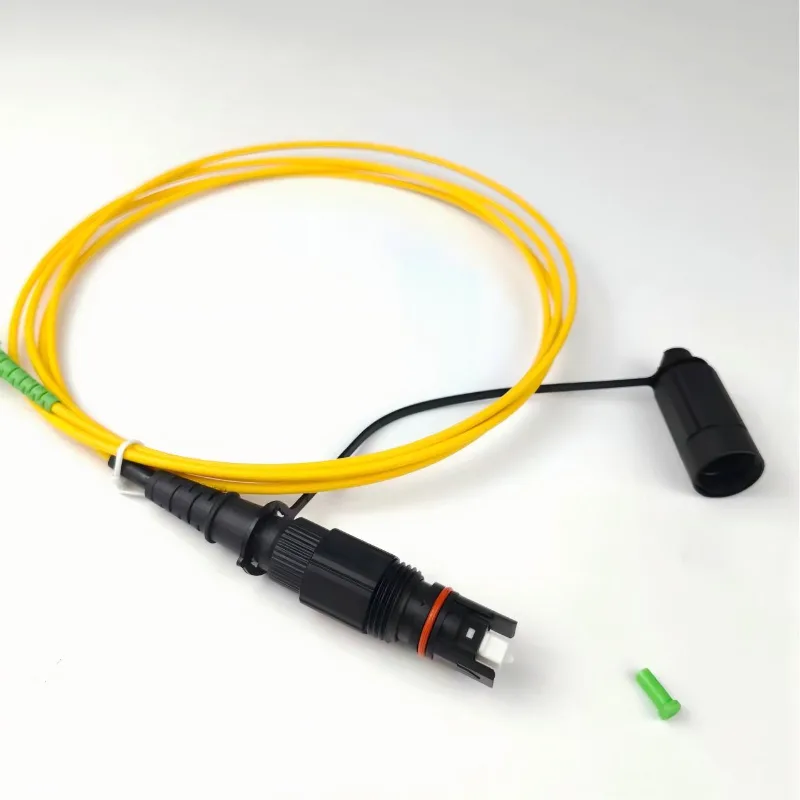

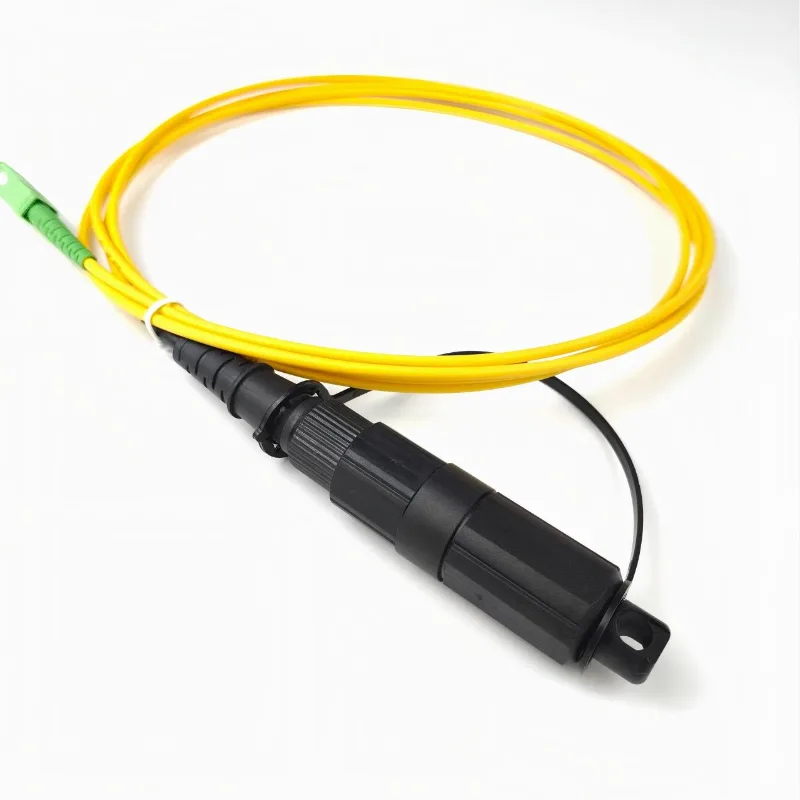

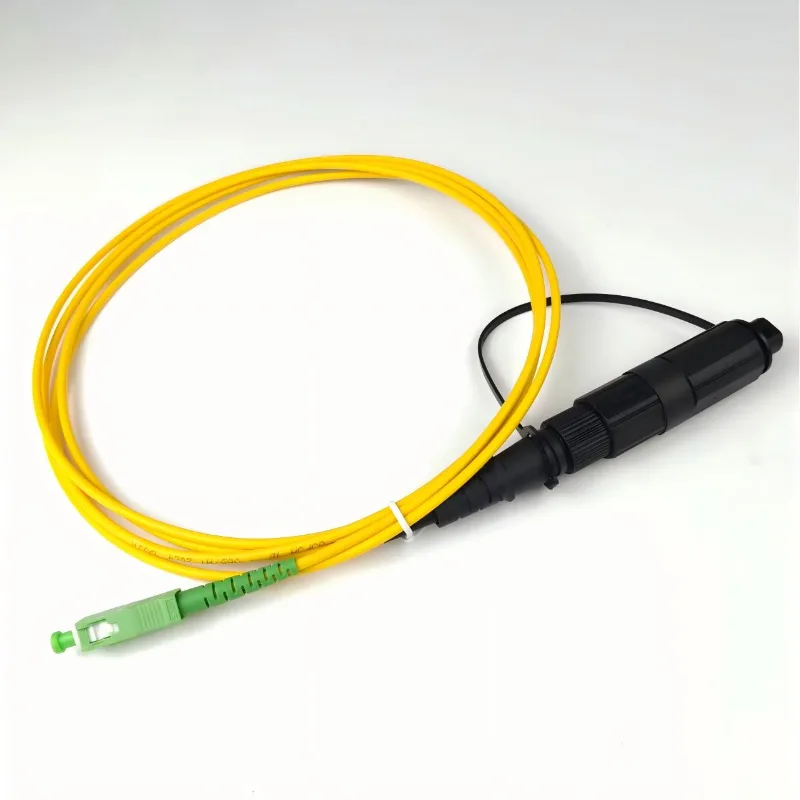

Diese Baugruppe kombiniert einen IP68-zertifizierten wasserdichten IPSC-Stecker mit einem Standard-SC/APC-Stecker. Der Outdoor-Stecker ist mit einer festgebundenen Staubkappe ausgestattet, um den Anschluss vor Staub und Feuchtigkeit zu schützen, wenn er nicht verwendet wird. Die Standard-Glasfaserkonfiguration verwendet OS2-Singlemode-Glasfaser, während die biegeunempfindliche G.657.A1-Glasfaser für Installationen mit strengeren Routing-Anforderungen verfügbar ist.

Strukturmaterialspezifikationen

1. Connector-Parameter

2. Spezifikationen für Glasfaserkabel

Faserkern: OS2-Singlemode-Faser, 9/125 μm, konform mit G.652D; G.657.A1 biegeunempfindliche Faser optional für schmale Leitungsführung

Außenmantel: LSZH-Material mit geringer Rauchentwicklung und ohne Halogen; gelbe Jacke standardmäßig, schwarze PE-Outdoorjacke auf Anfrage erhältlich

Kabel-Außendurchmesser: Standard-3,0-mm-Simplex-Patchkabel / 5,0-mm-Rundaußenkabel / Drop-Kabel kompatibel; Für spezielle Projekte sind kundenspezifische Außendurchmesser verfügbar

Standardlänge: 1 m, 2 m, 3 m, 5 m, 10 m; jede nicht standardmäßige Länge, die durch werkseitige Sonderanfertigung unterstützt wird

Optische Leistung (Testbedingung: 23℃ Umgebungstemperatur)

Hauptmerkmale

· Wasserdichter IP68-Außenstecker für anspruchsvolle Außenumgebungen

· Vorkonfektioniertes Design für eine schnellere Installation und Verbindung vor Ort

· SC/APC-Anschluss für Standard-Glasfaserschnittstellenkompatibilität

· OS2 9/125 μm Singlemode-Faser als Standard

· G.657.A1-Glasfaseroption für eine engere Verlegung und Installationen mit höherer Dichte

· Einfügedämpfung ≤0,30 dB

· APC-Rückflussdämpfung ≥60 dB

· Betriebstemperatur: -40 °C bis +75 °C

· Kompatibel mit 3,0-mm-Simplex-Patchkabeln, runden 5,0-mm-Außenkabeln und Glasfaser-Abzweigkabeln

· Kundenspezifische Kabellänge, Fasertyp, Mantel, Steckerkonfiguration und OEM-Markierung verfügbar

· 100 % optische Prüfung für fertige Baugruppen

Typische Anwendungen

Das wasserdichte IP68-Patchkabel ist geeignet für:

· FTTH-Zugangsnetze

· Glasfaserverteilerkästen für den Außenbereich

· Glasfaserzugangsterminals

· Basisstation und Telekommunikationsinfrastruktur

· Kommunikationsschränke für den Außenbereich

· Luft- und straßenseitige Glasfaserinstallationen

· Glasfaserverbindungen sind Regen, Staub und Temperaturschwankungen ausgesetzt

· Vorkonfektionierte Glasfaserinstallation im Freien

Mechanische und Umweltzuverlässigkeit

1 Mechanische Leistung

Zugfestigkeit: Statische axiale Spannung ≥100 N; Anstieg des optischen Verlusts <0,1 dB nach Lastentfernung, geeignet für Schleppkonstruktionen im Freien

Biegefestigkeit: 1000 dynamische Biegezyklen bei 10 mm Radius mit Verlustschwankung <0,1 dB; Mindestbiegeradius bei der Installation ≥10×Kabelaußendurchmesser; Langfristiger statischer Biegeradius ≥15×Kabelaußendurchmesser

Lebensdauer des Steckzyklus: ≥500 Steckzyklen für den wasserdichten IPSC-Stecker; ≥1000 Zyklen für SC/APC-Stecker ohne optische Leistungseinbußen

Seitlicher Druckwiderstand: Hält einem seitlichen Druck von 1000 N/100 mm stand, keine Risse im Mantel oder Faserbruch im Inneren

2 Umweltanpassungsfähigkeit (Anpassung an globale Klimazonen)

Betriebstemperatur: -40℃ ~ +75℃, geeignet für den kalten Norden Europas und den Einsatz im Freien bei hohen Temperaturen in den Tropen

Lagertemperatur: -50℃ ~ +85℃, keine Alterung der Komponenten während des Seetransports über große Entfernungen in versiegelten Behältern

Alterung bei feuchter Hitze: 1000 Stunden Lagerung bei 85 ℃ und 85 % relativer Luftfeuchtigkeit, kein Wasseraustritt im versiegelten Gehäuse, Verlusterhöhung ≤0,2 dB

UV-Beständigkeit: 2000-Stunden-UV-Belastungstest ohne Gehäuserisse oder Elastizitätsversagen des Dichtungsrings, garantiert eine lange Lebensdauer bei Installation im Freien

Produktkonfiguration und -anpassung

5.1 Modellkodierungsregel (einfache Bestellung für globale Kunden)

Modellbeispiel: YY-IPSC-OS2-APCAPC-2M Erläuterung: YY = Ningbo Yuanyi Factory, IPSC = wasserdichter Steckverbindertyp, OS2 = Singlemode-Faser, APCAPC = beide Enden APC-poliert, 2M = Kabellänge 2 Meter

5.2 Werkseitige Anpassungsoptionen

Änderung der Endfläche: Für das Pigtail-Ende ist ein blauer SC/UPC-Stecker verfügbar, um unterschiedliche Anforderungen an die Rückflussdämpfung zu erfüllen

Kabeltyp-Upgrade: Kompatibel mit 3,0-mm-Patchkabel, 5,0-mm-Rundaußenkabel oder Drop-Kabel – wählen Sie je nach Einsatzbedarf

Jacken-Upgrade: Nagetierresistente, modifizierte Jacke, wetterfeste schwarze PE-Jacke für direktes Vergraben und raue Umgebungen in der Luft

Spezielles Faser-Upgrade: G.657.A1 extrem biegeunempfindliche Faser für schmale Rohre und dichte Verkabelungsszenarien

OEM-Branding: Kundenspezifischer Druck mit Kundenlogo, Projekt-Asset-Barcode und Chargenverfolgungscode; Neutrale White-Label-Verpackung wird unterstützt

5.3 Installationsrichtlinien

Vor der Verbindung

Reinigen Sie die Keramikhülse vor dem Zusammenstecken mit einem geeigneten fusselfreien optischen Reinigungstuch. Staub oder Verunreinigungen auf der Endfläche können die Einfügungsdämpfung erhöhen und die Verbindungszuverlässigkeit verringern.

Wasserdichte Steckverbinderverbindung

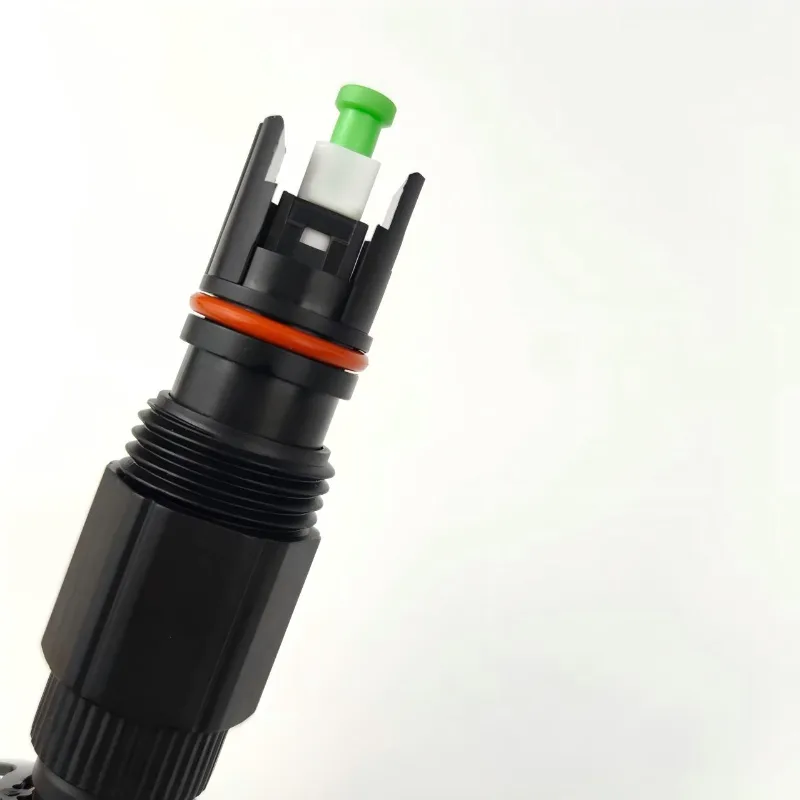

Stellen Sie sicher, dass der Dichtungsbereich sauber ist und richtig sitzt. Ziehen Sie den IPSC-Stecker entsprechend der Steckerkonstruktion vollständig fest, um sicherzustellen, dass die Dichtungsstruktur richtig einrastet.

Kabelführung

Vermeiden Sie scharfe Biegungen, übermäßige Zugkräfte und direkte Belastungen des Steckerkörpers. Üben Sie bei der Installation ggf. Zugkraft auf das Kabel aus, anstatt den Stecker als Zugpunkt zu verwenden.

Ungenutzte Verbindungen

Achten Sie darauf, dass die Staubschutzkappe und der Staubstopfen des Steckers ordnungsgemäß installiert sind, wenn der Stecker nicht verwendet wird. Dadurch wird die optische Schnittstelle vor Staub, Feuchtigkeit und anderen Verunreinigungen geschützt.

Verpackung und Export

Die wasserdichten IP68-Patchkabel werden je nach Kabellänge, Steckerkonfiguration und Transportanforderungen verpackt.

Innenverpackung

Jedes Glasfaser-Patchkabel kann einzeln in einem schützenden PE-Beutel oder einer maßgeschneiderten Verpackung verpackt werden, um Verunreinigungen und Schäden bei der Handhabung zu reduzieren.

Umverpackung

Exportkartons verwenden geeignete Verpackungsmaterialien aus Wellpappe, um die Baugruppen während des Inlandstransports, der Seefracht, der Luftfracht und anderer Logistikprozesse zu schützen.

Dokumentation

Inspektionsprotokolle, Packlisten und andere Exportdokumente können je nach Bestellung und Bestimmungsort bereitgestellt werden.

Warum Ningbo Yuanyi wählen?

Ningbo Yuanyi ist auf passive Glasfaserkomponenten und vorkonfektionierte Glasfaserbaugruppen für Telekommunikations- und FTTH-Anwendungen spezialisiert.

Für Käufer, die wasserdichte IP68-Glasfaser-Patchkabel aus China beziehen, bietet das Unternehmen:

· Eigene Fertigung und Montage

· Kontrollierte Verbindungs- und Polierprozesse

· 100 % optische Prüfung fertiger Baugruppen

· Standard- und kundenspezifische Kabelkonfigurationen

· OEM- und Private-Label-Unterstützung

· Flexible Kabellängen und Verpackung

· Unterstützung für Massen- und projektbasierte Bestellungen
