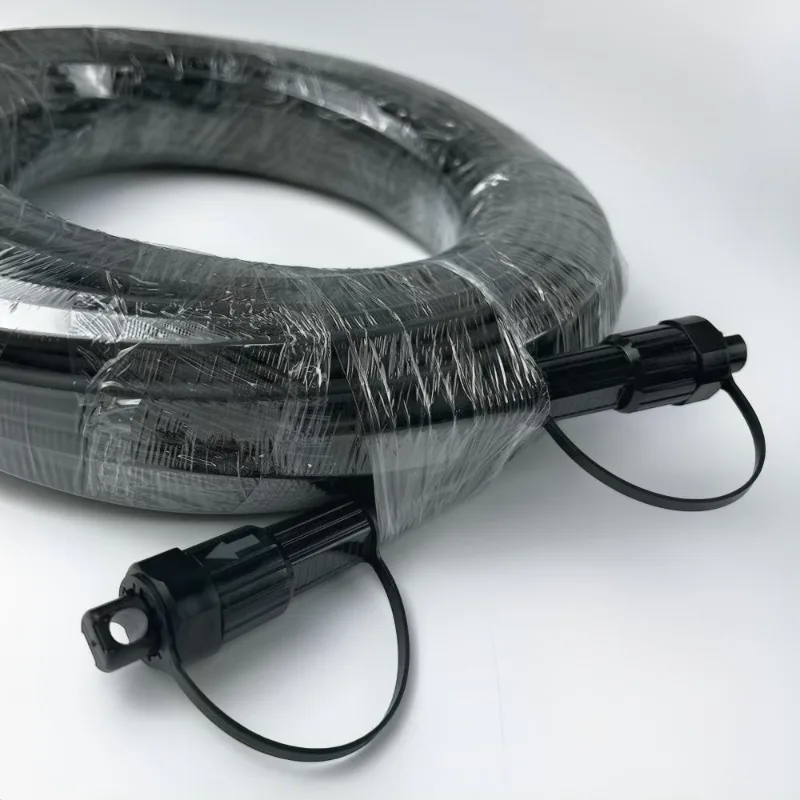

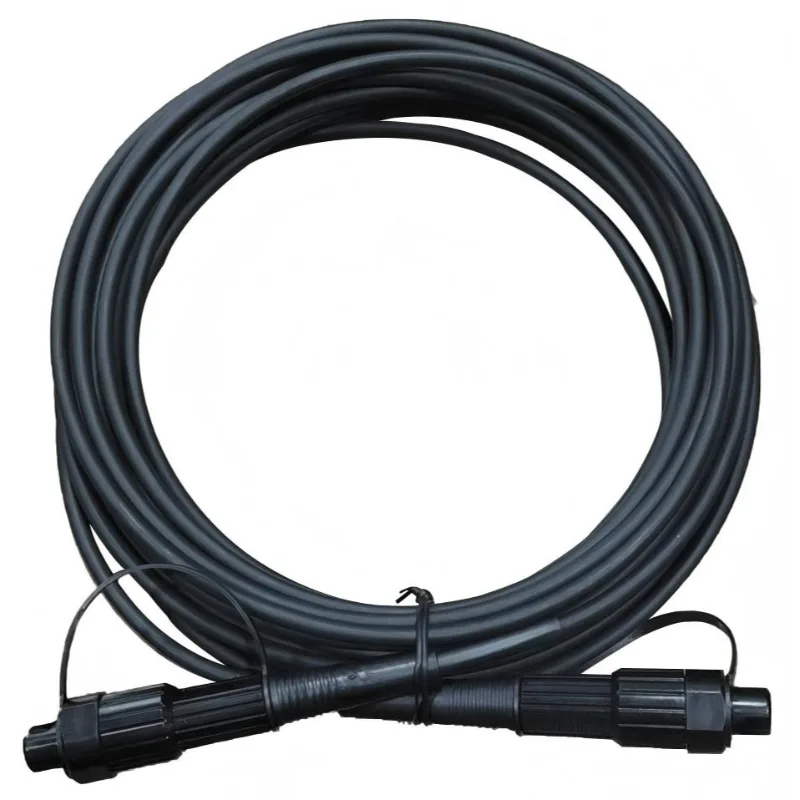

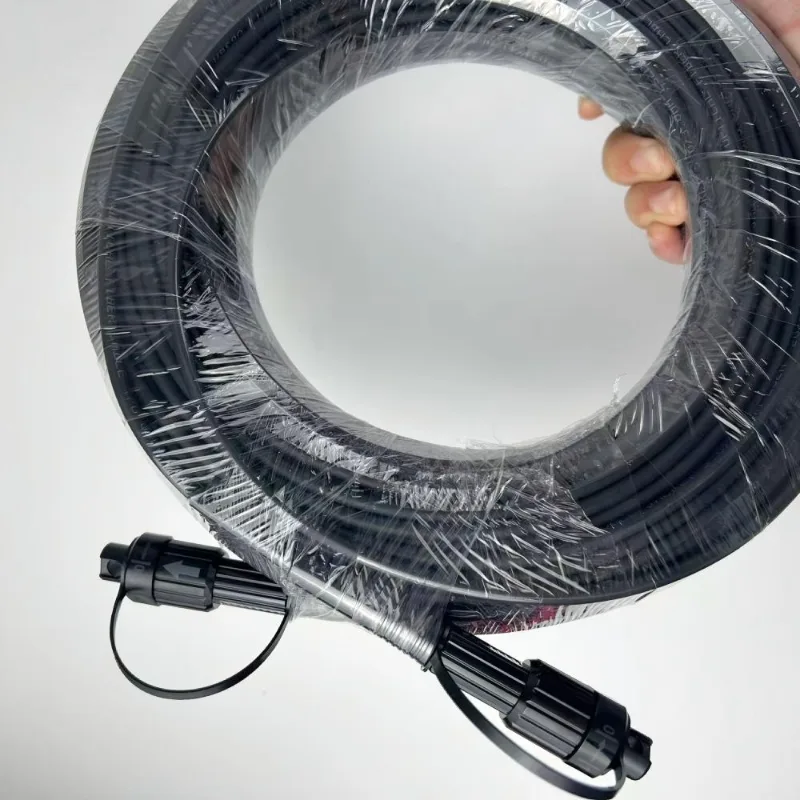

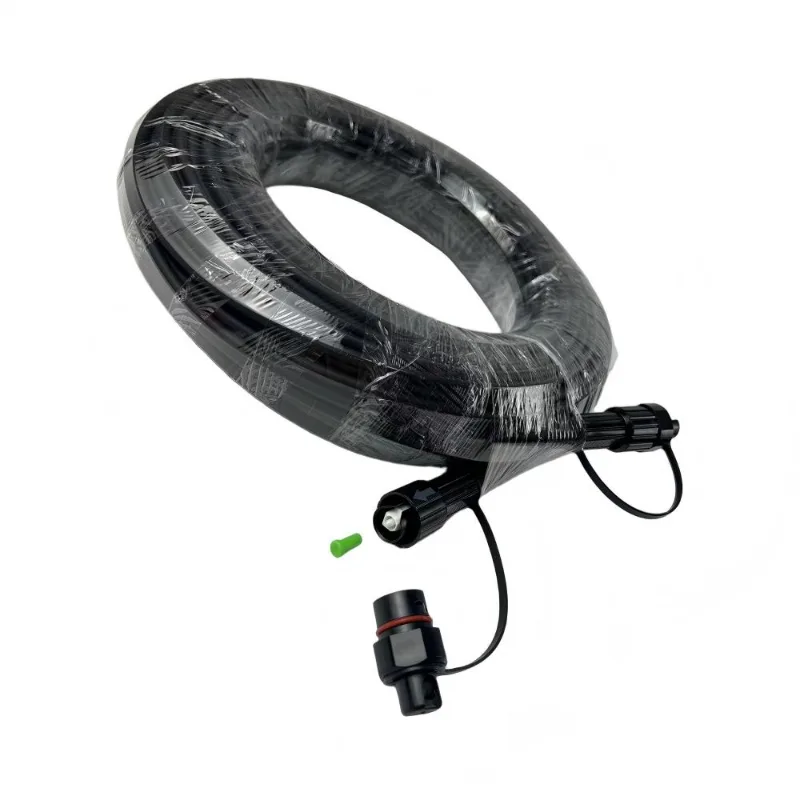

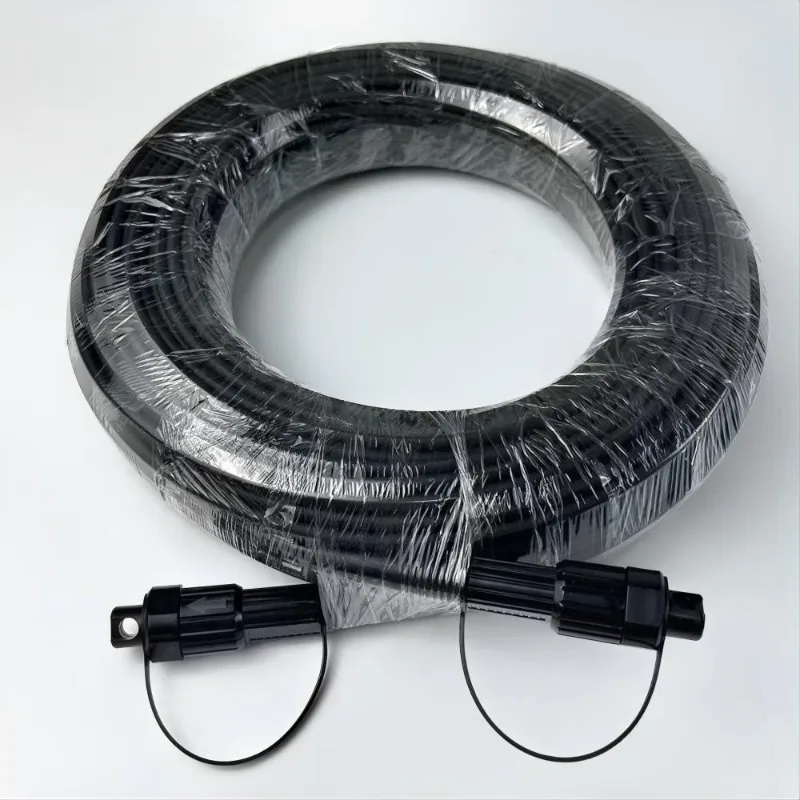

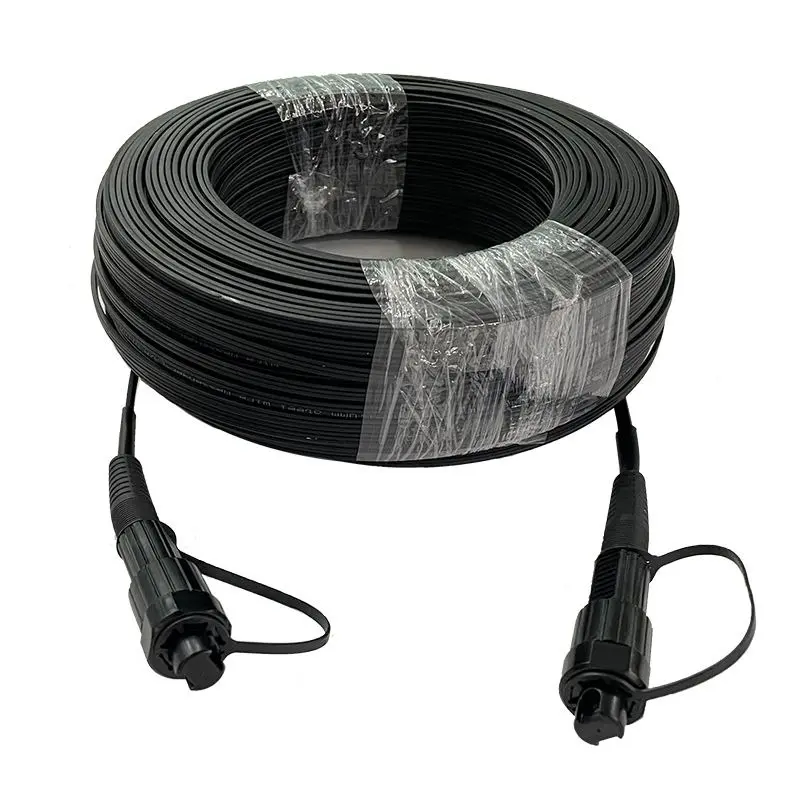

Das wasserdichte vorverbundene Patchkabel wird von der Yuanyi-Fabrik aus China angeboten. Das vorbereitete Feldende vereinfacht den Abschluss vor Ort, ohne dass Epoxidharz oder Faserpolieren erforderlich ist. Dadurch eignet sich das Kabel für FTTH/FTTx-Projekte, bei denen Installationsbedingungen, Routing-Flexibilität und konsistente Feldterminierung wichtig sind.

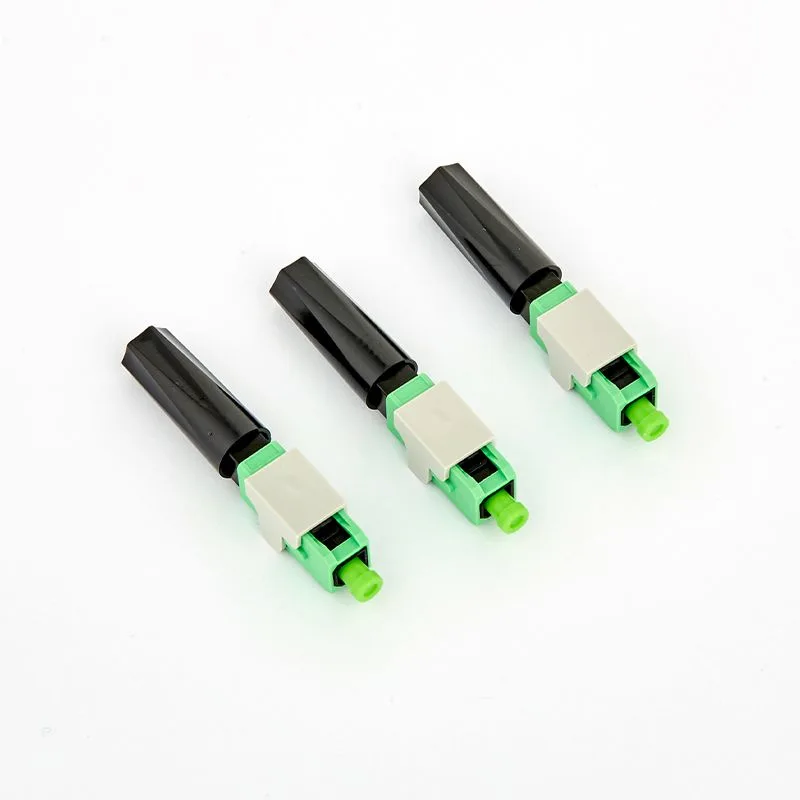

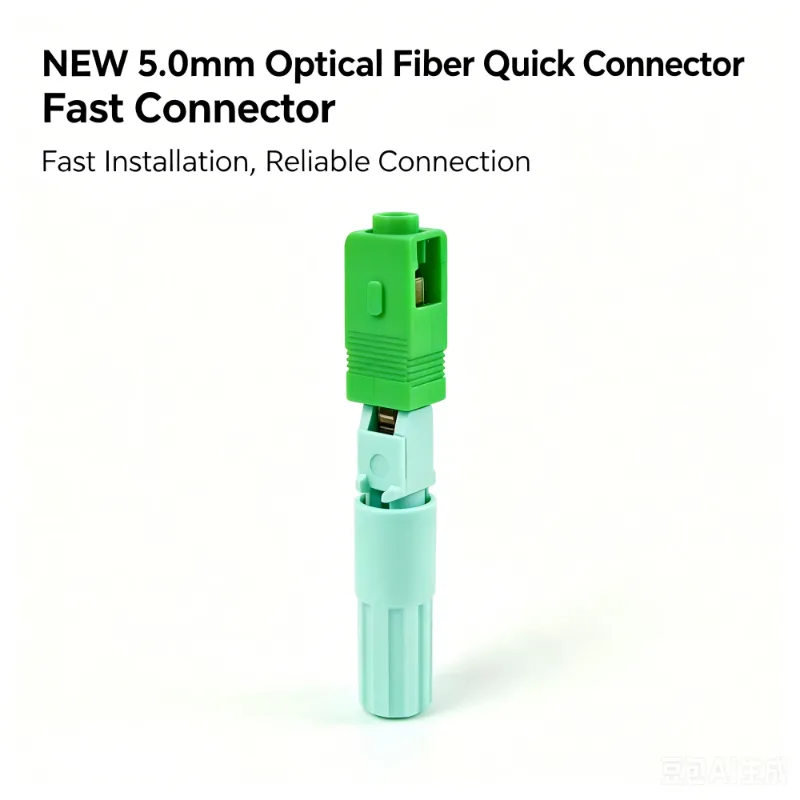

Das Feldende ist speziell für den 5,0-mm-FTTH-Schnellverbinder (mechanischer Spleißtyp) vorabisoliert, sodass Installateure Folgendes tun können:
1. Die Innenseite innerhalb von 2 Minuten fertigstellen – kein Epoxidharz, kein Polieren, kein Ofen
2. Erreichen Sie einen typischen IL ≤0,25 dB mit verbesserter V-Nut-Ausrichtung
3. Behalten Sie die Flexibilität bei der Routenführung im Innenbereich auf dem letzten Meter bei

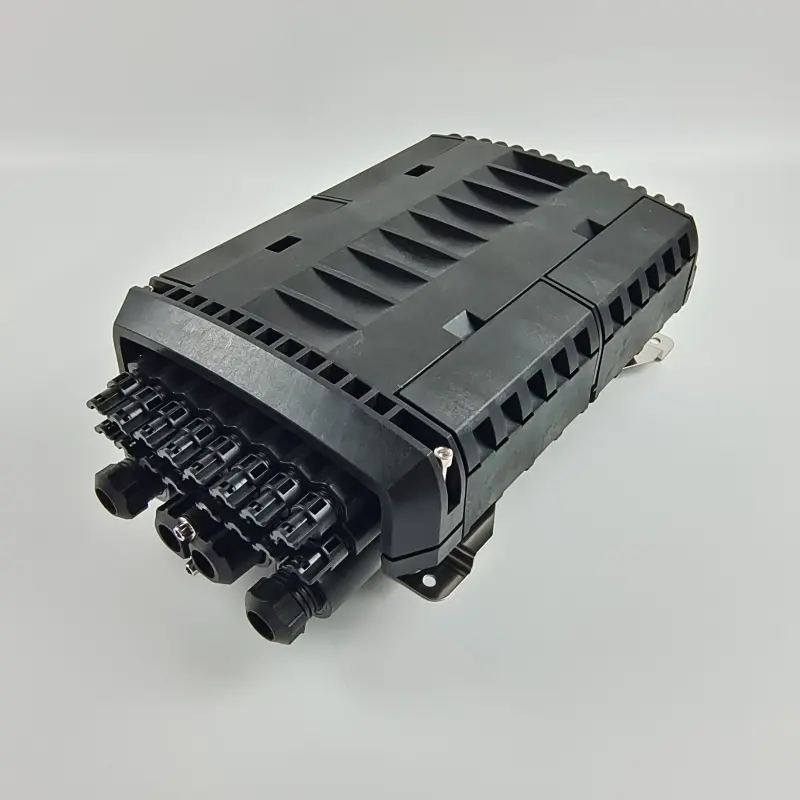

Außenschrank → Wasserdichtes vorverbundenes Patchkabel (IP68-Ende) → Übergangsbox → 5,0-mm-Schnellverbinder (Feldende) → ONU für den Innenbereich
Das werkseitig konfektionierte Ende bietet einen fertigen Außenanschluss, während das vor Ort vorbereitete Ende die Anpassung des Kabels an den Innenbereich entsprechend der tatsächlichen Installationsanordnung ermöglicht.
Der Feldanschlussprozess umfasst im Allgemeinen das Abisolieren des Mantels, die Reinigung der Fasern, das Einsetzen in den kompatiblen mechanischen Steckverbinder und die Steckverbinderprüfung. Die tatsächliche Installationszeit hängt vom Steckverbinderdesign, der Erfahrung des Installateurs und den Bedingungen vor Ort ab.
|
Besonderheit |
Nutzen |
|
IP68-zertifiziert |
1,5 m Eintauchtiefe, 30 Minuten – echte Haltbarkeit im Freien |
|
Werkseitig vorkonfektioniertes Ende |
Kein Epoxidharz, kein Polieren – sofort einsatzbereit |
|
Vor Ort vorbereitetes Ende |
Vorab abisoliert für 5,0-mm-FTTH-Schnellstecker |
|
φ5,0 mm Kabel |
G.657.A1 biegeunempfindliche Faser |
|
Temperaturbereich |
-40°C bis +85°C, UV-beständig 20+ Jahre |
|
Anpassbar |
Längen bis 500m, Anschlüsse, Mantel, Branding |
|
Parameter |
Spezifikation |
|
Kabeldurchmesser |
φ5,0 mm (±0,1 mm) runde Einzelfaser |
|
Fasermodus |
Singlemode 9/125μm · G.657.A1 |
|
Werksanschluss |
SC / LC / FC mit IP68-Abdichtung |
|
Feldende |
Vorab abisoliert für 5,0-mm-FTTH-Schnellstecker |
|
Einfügedämpfung |
≤0,3 dB (typ. 0,2 dB) |
|
Rückflussverlust |
UPC ≥50 dB / APC ≥55 dB |
|
Wasserdichtigkeitsklasse |
IP68 (IEC 60529) |
|
Zugfestigkeit |
≥100N |
|
Druckfestigkeit |
≥1000N/10cm |
|
Min. Biegeradius |
100mm (Einbau) |
|
Betriebstemp |
-40°C bis +85°C |
|
Jackenmaterial |
PE (außen) / LSZH (innen) / gepanzert (optional) |
|
Standardlängen |
10 m, 20 m, 30 m, 50 m, 100 m (kundenspezifisch bis 500 m) |
|
Parameter |
Wert |
|
Dämpfung |
≤0,35 dB/km bei 1310 nm / ≤0,25 dB/km bei 1550 nm |
|
Paarungszyklen |
500 Zyklen, ΔIL ≤0,3 dB |
|
Druckfestigkeit |
≥1000N/10cm |
|
UV-Leben |
PE-Jacke: 20+ Jahre im Freien |
|
Schritt |
Aktion |
|
1 |
IP68-Ende zum Außenschrank verlegen |
|
2 |
Entfernen Sie den 5,0-mm-Mantel (vormarkierte Länge) und reinigen Sie die Faser |
|
3 |
Glasfaser in den Schnellanschluss einführen → Abdeckung schließen → Manschette festziehen |
|
4 |
Überprüfung mit OTDR oder Leistungsmessgerät – erledigt in weniger als 2 Minuten! |
Außendienstmitarbeiter empfinden die Arbeit mit diesem System als die Handhabung eines wasserdichten, bereits angeschlossenen Patchkabels – jedes Detail reduziert Rätselraten und beschleunigt die Bereitstellung, im Gegensatz zu herkömmlichen Stichkabeln, bei denen Installateure mit inkonsistenten Anschlüssen zu kämpfen haben.
Wird für Drop-Abschnitte im Freien und Übergänge von außen nach innen verwendet, bei denen eine abgedichtete Glasfaserverbindung erforderlich ist.
Geeignet für Glasfaserverbindungen rund um Kleinzellenschränke, entfernte Geräte und andere Kommunikationsinfrastrukturen im Freien.
Bietet eine geschützte Glasfaserverbindung für Überwachungssysteme, die im Freien oder in exponierten Umgebungen installiert werden.
Vorkonfektionierte Kabelbaugruppen können den Austausch und die Wiederherstellung vor Ort vereinfachen, wenn Installationszeit und Konsistenz der Steckverbinder wichtig sind.
Geeignet für Glasfaserverbindungen zwischen Außengeräten, Schränken und Innensteuerungs- oder Kommunikationssystemen.
Das Kabel kann für Projekte konfiguriert werden, die Antennen-, Außen- und Innenverlegungsanforderungen kombinieren.
Jede Baugruppe wird vor dem Versand einer 100-prozentigen optischen Prüfung (IL/RL) und einem IP68-Drucklecktest unterzogen.
Mit über 10 Jahren Erfahrung als Hersteller von wasserdichten Steckverbinder-Patchkabeln für globale Netzbetreiber gewährleisten wir eine ISO 9001-zertifizierte Produktion mit vollständiger Rückverfolgbarkeit.
OEM-Anpassungen – Politurtypen der Steckverbinder, Mantelfarben, Lasermarkierung, kundenspezifische Beschriftung – sind verfügbar, ohne dass der von unseren Kunden erwartete Qualitätsstandard der wasserdichten, vorverbundenen Patchkabel beeinträchtigt werden muss.
Die Standardkonfiguration verwendet eine 9/125 μm biegeunempfindliche Singlemode-Faser G.657.A1, die für die Faserführung geeignet ist, bei der eine geringere Biegeempfindlichkeit erforderlich ist.
Das werkseitig konfektionierte Außenende kann je nach Projektanforderung mit SC-, LC- oder FC-Steckern konfiguriert werden.
Der Outdoor-Stecker ist in einer abgedichteten IP68-Konfiguration für Anwendungen erhältlich, die Schutz vor dem Eindringen von Wasser und Staub erfordern.
Ja. Das vor Ort vorbereitete Ende ist für die Verwendung mit einem kompatiblen 5,0-mm-FTTH-Schnellverbinder konzipiert. Die Kompatibilität der Steckverbinder sollte vor der Installation bestätigt werden.
Gängige Längen sind 10 m, 20 m, 30 m, 50 m und 100 m. Kundenspezifische Längen können geliefert werden, wobei je nach Kabel- und Steckeranforderungen Konfigurationen bis zu 500 m verfügbar sind.
Der spezifizierte Betriebstemperaturbereich beträgt -40°C bis +85°C.
Ja. Je nach Projekt kann die Anpassung Kabellänge, Steckertyp, Poliertyp, Mantelkonstruktion, Mantelfarbe und Produktkennzeichnung umfassen.
