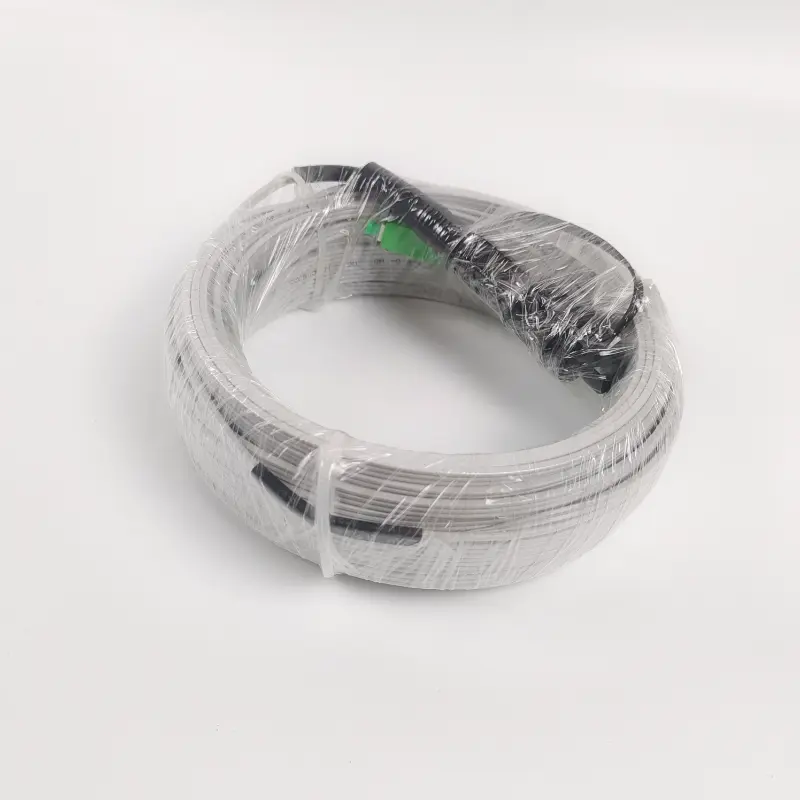

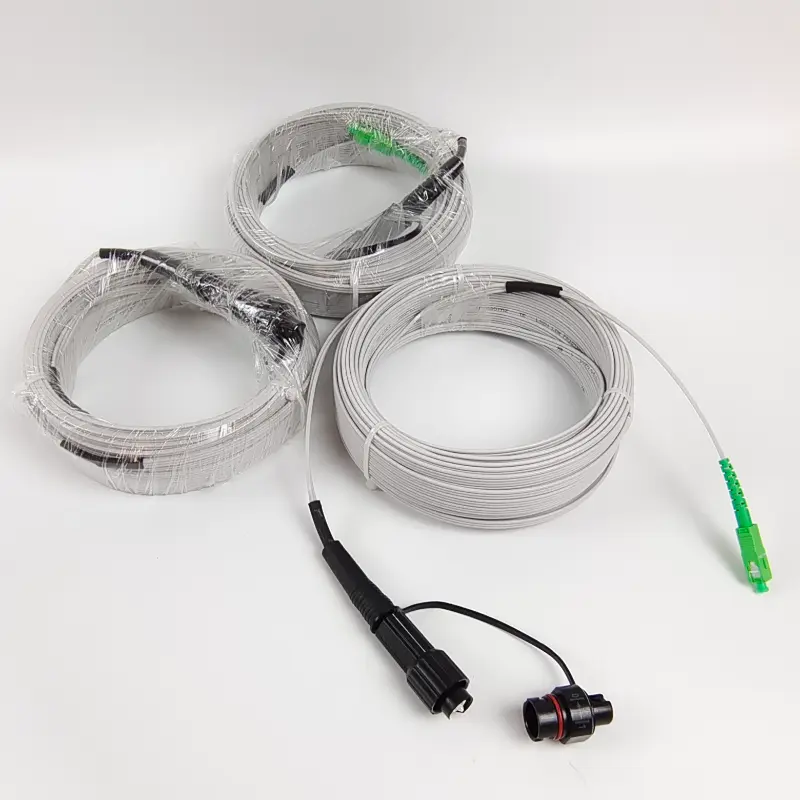

Wasserdichtes, vorkonfektioniertes Drop-Kabel-Patchkabel

Das wasserdichte, vorverbundene Drop-Kabel-Patchkabel ist eine werkseitig konfektionierte Glasfaserkabelbaugruppe, die für schnelle und zuverlässige Glasfaserverbindungen im Freien entwickelt wurde. Es kombiniert die biegeunempfindliche Singlemode-Faser G.657A1, eine kompakte Drop-Kabelstruktur und einen wasserdichten Stecker der Schutzart IP68, um den Glasfasereinsatz in FTTH und anderen Outdoor-Kommunikationsnetzwerken zu vereinfachen.

Es wird von Yuanyi in China hergestellt und eignet sich für Anwendungen, bei denen eine schnelle Installation, stabile optische Leistung und Schutz vor Feuchtigkeit und Außeneinflüssen wichtig sind.

Hauptmerkmale und Vorteile:

1, Plug-and-Play – kein Spleißen oder Polieren vor Ort erforderlich, was die Installationszeit und -kosten erheblich reduziert

2, wasserdichte IP68-Abdichtung mit zweischichtigen Silikon-O-Ringen und flammhemmendem PC-Gehäuse, geeignet für langfristige Außeneinsätze

3. Die biegeunempfindliche G.657A1-Faser sorgt für eine stabile Signalübertragung auch auf engstem Raum

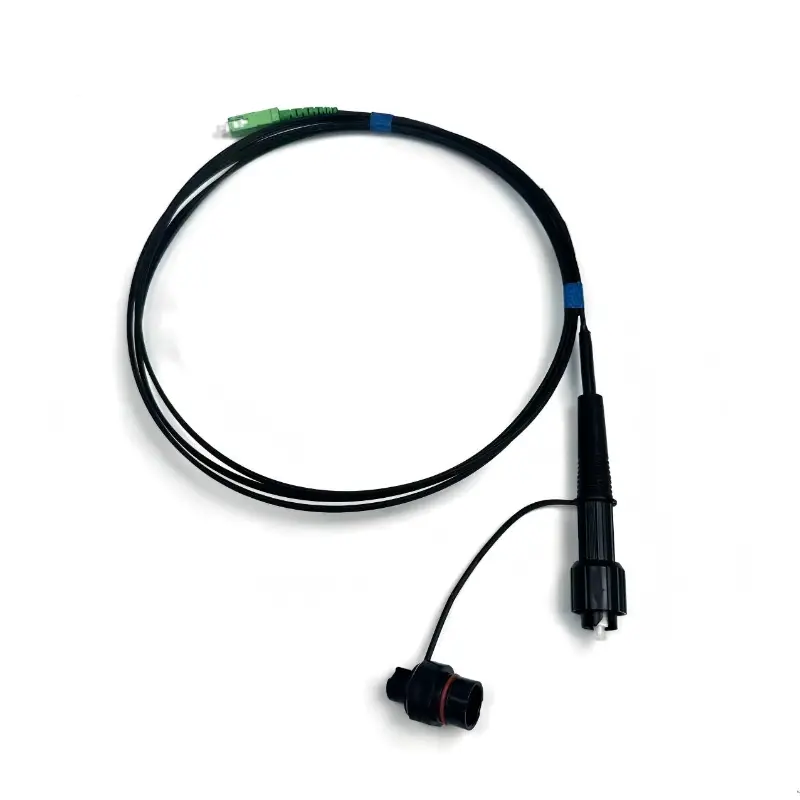

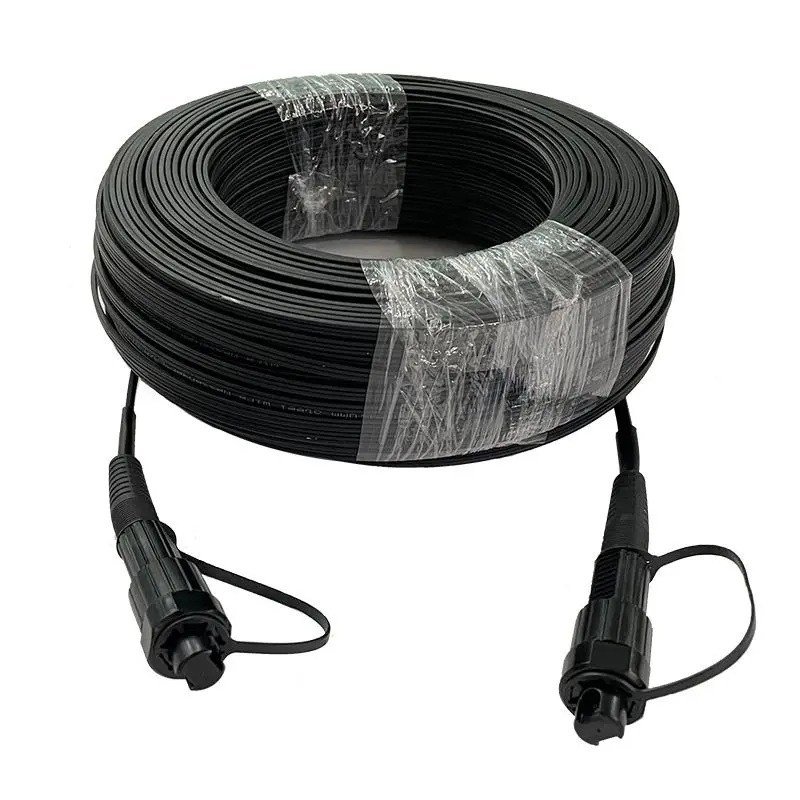

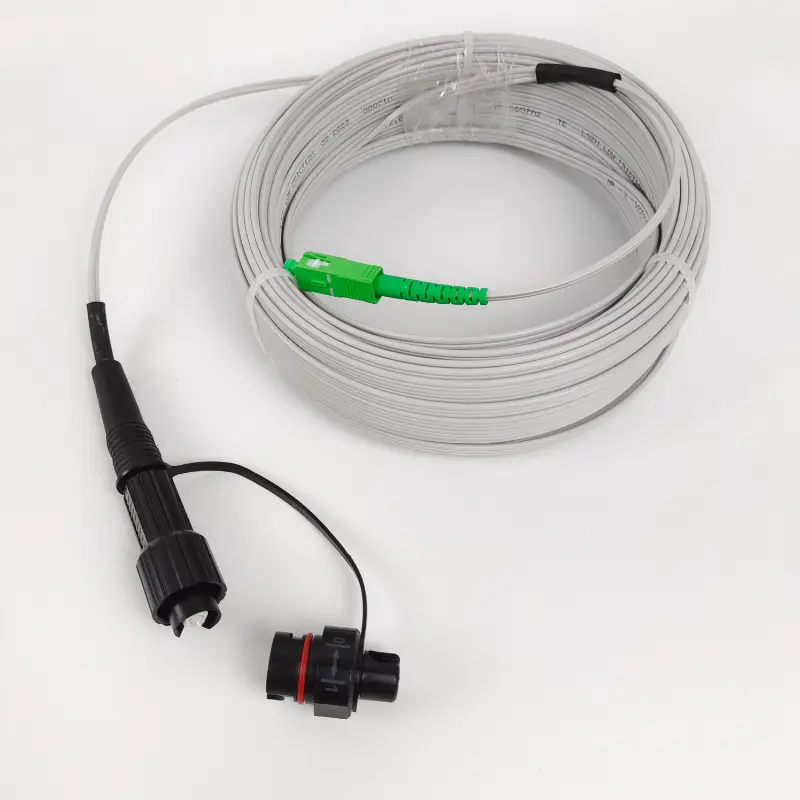

4,Optionale Steckerkonfigurationen: Zwei wasserdichte IP68-Enden / Einzelnes IP68-Ende + Standard-SC-Innenstecker

5, Selbsttragendes Design mit Tragseil für die Luftinstallation

6, derzeit die bevorzugte Wahl für die schnelle Verkabelung im Freien für den FTTH-Last-Mile-Zugang, die Außenüberwachung, den Außen-AP und die optische Kommunikation auf dem Campus

7, LSZH-Mantel standardmäßig, mit UV-beständigem schwarzem PE optional für längere Lebensdauer im Freien (≥20 Jahre)

Kabelstruktur

Das Drop-Kabel ist um eine zentrale Singlemode-Glasfaser herum aufgebaut und durch parallele Festigkeitsträger verstärkt. Ein integriertes Tragseil aus Stahl sorgt für zusätzliche mechanische Unterstützung bei der selbsttragenden Antennenmontage.

Strukturkomponenten

· Lichtwellenleiter: G.657A1 biegeunempfindliche Singlemode-Faser

· Stärkemitglieder: Zwei parallele GFK-Stäbe, Ø0,5 mm

· Botendraht: 1,0 mm phosphatierter Stahldraht

· Außenmantel: LSZH-Standard / UV-beständiges schwarzes PE optional

· Kabelkonfiguration: Flaches Bogenkabel

Spezifikationen für Drop-Kabel

Eigenschaften optischer Fasern (G.657A1)

Connector-Leistung

5.1 Wasserdichter IP68-Stecker (Außenende)

5.2 Standard-Innenanschluss (nur Option B)

Verfügbare Typen: SC-APC / SC-UPC

Keine wasserdichte Abdichtung – nur für trockene Innenräume (Schränke, Splitter, ONU). Nicht für den Außenbereich geeignet.

Mechanische und Umweltleistung

Auswahl- und Installationsanleitung

Installationshinweise:

Werkseitig vorkonfektioniert – kein Fusionsspleißgerät oder Polieren vor Ort erforderlich

Das männliche/weibliche Design ermöglicht eine einfache Erweiterung über große Entfernungen über mehrere Abschnitte

Das Ende des Innensteckers darf weder Regen noch Feuchtigkeit ausgesetzt werden

Stellen Sie sicher, dass die IP68-Anschlussgewinde ordnungsgemäß festgezogen sind, um die Wasserdichtigkeit zu gewährleisten

Anwendungen

Das IP68-wasserdichte, vorverbundene Drop-Kabel-Patchkabel ist für Glasfaserzugangs- und Kurzstrecken-Glasfaserverbindungsanwendungen im Freien konzipiert, bei denen eine schnelle Installation und Umweltschutz erforderlich sind.

FTTH-Last-Mile-Netzwerke

Wird verwendet, um Glasfaserverteilungspunkte im Freien mit Geräten auf der Teilnehmerseite zu verbinden und gleichzeitig die Notwendigkeit einer Feldterminierung zu reduzieren.

Außenüberwachung

Geeignet für IP-Kameras und andere über Glasfaser angeschlossene Überwachungsgeräte, die an exponierten Standorten im Freien installiert werden.

Drahtlose Zugangspunkte

Kann für Glasfaserverbindungen zu drahtlosen Zugangspunkten und Kommunikationsgeräten im Freien verwendet werden, bei denen Wasserdichtigkeit erforderlich ist.

Campus- und Industrienetzwerke

Anwendbar für optische Verbindungen im Freien auf Campusgeländen, Industrieanlagen, Transportstandorten und anderen verteilten Kommunikationsumgebungen.

Unterirdische und wassergefährdete Installationen

Die IP68-Steckerkonfiguration eignet sich für Umgebungen, in denen die Stecker Regenwasser, Kondensation oder vorübergehendem Untertauchen ausgesetzt sein können.

Fabrikanpassung und OEM-Services

Als führende Fabrik für wasserdichte vorkonnektionierte Drop-Kabel-Patchkabel in China bietet Ningbo Yuanyi umfassende Anpassungsoptionen:

Steckerpolitur: SC/UPC oder SC/APC, um unterschiedlichen Netzwerkanforderungen gerecht zu werden

Kabellänge: Jede benutzerdefinierte Länge von 1 m bis 200 m+

Mantelmaterial: LSZH-Standard, UV-beständiges schwarzes PE für extreme Außeneinsätze

Glasfaser-Upgrade: G.657A1 biegeunempfindlicher Glasfaserstandard, andere Fasertypen auf Anfrage erhältlich

OEM-Branding: Benutzerdefinierter Druck mit Kundenlogo, Projekt-Barcode und Chargenverfolgungscode

Verpackung: Neutrale White-Label-Verpackung oder individuelle Markenverpackung werden unterstützt

Warum Ningbo Yuanyi wählen?

Yuanyi ist auf passive Glasfaserkomponenten und vorkonfektionierte Glasfaserbaugruppen für Kommunikationsnetzwerkanwendungen spezialisiert.

Bei wasserdichten, vorverbundenen Drop-Kabel-Patchkabeln kann die Herstellung und Qualitätskontrolle den gesamten Montageprozess abdecken, einschließlich Steckermontage, Spritzguss, Faserabschluss, Polieren und Prüfung der optischen Leistung.

Das Unternehmen unterstützt die Standardproduktion sowie OEM- und projektbasierte Anpassungen für Händler, Systemintegratoren, Telekommunikationsunternehmen und Netzwerkinfrastrukturprojekte.

Produktdokumentation, Qualifizierungsinformationen und entsprechende Testberichte können je nach Projekt- und Kundenanforderungen bereitgestellt werden.
